综合布线技术要求及相关规范

近期做的一个办公楼综合布线项目，包括电脑网络布线，电视点布线，电话点布线，闭路电视监控布线等，关于该综合布线项目的相关技术要求及相关规范如下。

1、综合要求

1.1. 本项目包括：

A、电脑网络布线；

B、电视点布线；

C、电话点布线；

D、闭路电视监控布线。

1.2. 电源布线不在综合布线范围内，计算机网络布线作为备用配电，电话、电视不作为备用配电。

1.3. 计算机网络布线如有户外部分，则采用光纤布线，电话、电视等户外部分由施工方施工。

1.4. 应符合综合布线的国家标准和电气安全等方面的国家标准。。

1.5. 应充分考虑导线与用户相关设备之间的阻抗匹配、传输距离、线间电容、串扰、回波、损耗等因素。

1.6. 在布线系统中充分考虑整体布线工程的防雷与接地问题，建立独立的接地网，必须提供完整可行的防雷与接地方案。

2、其他要求

2.1 系统的测试和验收

该系统的测试和验收参照中国工程建设标准化协会标准《建筑与建筑群综合布线系统工程施工及验收规范》(CECS89:97)，并根据最新标准修订后的以下标准进行设计和验收。

2.1.1 整个系统应按下列标准的最新修订本进行设计与验收测试。

1)国家电气规范与国家电气安全规范。

2)BS7430---- 接地

3)EIA/TIA568B 及 569 标准

4)ISO/IECDIS11801(2002) 建筑与建筑群综合布线系统工程国际标准。

5)CECS72：92 建筑与建筑群综合布线系统工程设计规范。

2.1.2 设备安装、测试、开通

1) 测试工具采用 FLUKEDSP4300 电缆测试仪进行验收测试，所有电脑网络信息点（含备份点） 按 TIA/EIA568B 信道测试模型 100% 通过测试。

2) 仪器、仪表和安装材料的安装、测量和调试均由施工方提供。

3)机械结构设备应进行抗震加固。

2.1.3 移交测试

1）提交试验的条件应符合技术规格书。根据上述要求，施工方应提供试验条件、方法和程序草稿，经协商后，由双方共同拟订最终试验文件。

2）移交测试是在用户方督导人员在场的情况下由施工方的人员进行的。

3）如移交测试不符合测试文件的要求，则重新进行系统测试。

2.1.4 试运行验收测试

1) 试运行是考察整个网络可靠性的重要一步。试运行将在交接试验后进行，试运行期为三个月。

2) 当主要指标（可靠性，稳定性）在试运行验收满足要求后，最终验收才能进行。

如果上述条件不满足，要另加三个月的试运行期。

系统设计及产品技术要求

设计原则

实用性 -实现的计算机布线系统将能够适应现在和未来的技术发展。

模块化 -在接线系统中，除固定在建筑物内的电缆外，所有其余的接插件都应该是模块化的标准部件，以便管理和使用。

扩充性 -在可能的情况下，布线系统应考虑一次性投资，但不排除是可扩展的，在未来有更大的发展时，设备很容易扩展。

经济性 -在满足应用需求的基础上，尽可能降低成本。

灵活性 -信息点要能够便捷地和电话、计算机、检测器件以及传真等多种类型设备进行连接。

可靠性 -为传输介质提供网络主干容错功能，确保未来现代化系统的可靠运行。

系统功能

要求数据网络系统不仅能提供服务和传输能力，满足数据、图像、音频、视频等多媒体应用。，还可以通过电信运营商或INTERNET等网络提供的接口，以各种方式与全国各地和世界各地的计算机进行通信。为了适应未来10年甚至更长时间内网络和通信技术的快速发展，综合布线系统应该能够满足当今流行的网络技术(如交换式以太网技术和1000BASE-T)的要求，尤其是世界上广泛使用的千兆以太网技术。重点是为将来更高级的应用打下坚实的基础，例如万兆网络系统。综合布线系统既要体现国际先进水平，又要高度开放，为标准智能建筑提供高效、规范、开放的基础平台。作为办公楼基础建设的一部分，布线系统需要适应正常的负荷运行，考虑系统使用过程中网络、终端、信息点等设备的适当增加。

所完成的综合布线系统将承担电子文档、办公自动化、远程教育、电子邮件等系统的应用，能否始终保证各个系统的正常运行，至关重要，作为支撑系统的综合布线系统，在设计时重点强调其容错性和抗灾性。需求：任何一种信息插座都可以提供高速数据和语音应用；用户可以根据应用和维护的需要，灵活方便地使用配线架进行管理，为未来大楼安全经济地运行奠定基础；经济有效的多厂商环境布线方式。

系统构成

该综合布线系统是各单体建筑和建筑群内部和外部语音、数据、监测图像、显示信号和多媒体信号的传输通道，它不仅要满足目前的业务处理要求，而且要考虑未来的通信和网络展发需求。综合布线系统必须符合符合 TIA/EIA-568B.2-1和ISO11801 (2002)标准4中关于六类铜缆布线和各子系统的要求。

垂直主干子系统

主机房配电中心的MDF接至各层配电线路。配线的ID为4芯多模室内光缆，必须满足下一代光纤上的IEEE802.3ae技术标准。

1）10/100/1000Mbps/10Gbps 的应用；

2）所用材料还必须符合 IEC对抗拉力，压力和拉力的承受标准。

语音干线采用三种25对数铜缆，铜缆的线对数按语音点1: 1的比例配置。除了所有产品要求的标准外，还必须满足EN50167和EN50168对三类电缆的其他技术要求，以满足中速网络应用的要求。

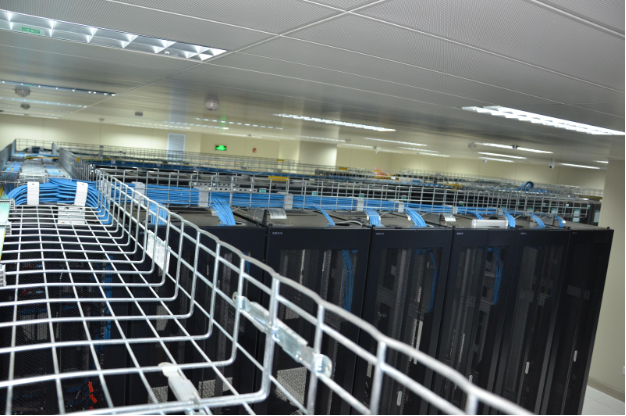

设备间子系统

主配线间数据 MD和分配线间 ID采用标准的19英寸机柜安装的配线架和相应的网络设备，机柜大小根据现有设备和预留情况而定。

语音垂直主干配线架采用 110XC 配线架，并配备足够的110XC 连接块和标签条。

采用19 英寸24 口机柜式 MT-RJ 光纤配线架 ,必需能够达到 48芯的光纤端接容量。

光纤连接器采用较先进的高性能，低衰耗，体积小的 MT-RJ 光纤接头，并按照光纤根数提供 1:1 比率的原厂 3 米 MT-RJ--SC 米光纤跳线。

配线间子系统

数据配线架采用 24 口模块化配线架。

光纤配线架采用 19 寸 24 口 MT-RJ 机架式光纤配线架 ,配线架应配备标签。

配线间子系统跳线数量根据信息点数目按 2:1 比率配备。数据跳线采用原厂六类 2 米 RJ45 铜缆跳线 ,语音跳线采用原厂六类 110XC-RJ452 米铜缆跳线。配线间子系统采用的 MT-RJ--SC 光纤跳线按照光纤根数按照 1:1比率进行配置。

水平子系统

水平子系统电缆长度为 90 米以内 ,语音及数据水平布线均采用 六类非屏蔽双绞线（UTP）；必须符合并超过最新的六类标准 TIA/EIA-568B.2-1 或ISO11801(2002) ，导体直径为 23AW,中间带有十字架。

带宽：≥600MHz

光纤到桌 面的 水平光纤采用国际 标准 OM3 双芯室内光纤 ,支持1000Base-SX,1000Base-LX 及 10Gbase-SX 应用。

工作区子系统

该信息插座采用了六种类型的信息插座，能满足高速数据和语音传输， 电气性能达到六类标准 TIA/EIACAT6 的要求，测试指标 250MHz 。信息插座使用不同颜色区分语音信息点和数据信息点，信息面板需要86系列英文面板。工作区按数据信息点2: 1的比例配备原2m RJ45跳线。

六类双绞线

采用的六类非屏蔽双绞线必须符合并超越最新的六类标准 TIA/EIA-568B.2-1 或ISO11801(2002) ，导体直径为 23AW,中间带有十字架 ,护套必须符合 CMR 标准 ,带宽：≥600MHz, 在 250MHZ 频率上至少提供 8dBNEXT&RL 性能裕量 ,阻抗 :100ohms+15%, 承受电压 :300VAV/DC, 工作温度 : -20 OC–60 OC。

信息插座

六类非屏蔽信息插座 (CAT6)，须为 SL 外观并且自带防尘盖 ,额定电压 94V,传输带宽≥250MHz, 能够满足高速数据及语音信号的传输。信息模块应具有任选 90度 (垂直 )或 180 度 (水平 )安装方式，安装时采用 PistolTool 安装工具一次性端接八根线 ,信息模块后面须带线缆固定套， RJ-45 插座插拔次数必须在 750 次或以上，110XC 模块打接次数必须在 200 次或以上，信息插座 8 根金属针必须相互交叉， IDC 模块须为 45 度斜角。

面板

面板须为白色 ,双口，耐腐蚀 ,45 度斜装。

配线架

六类配线架必须为 RJ45 模块化结构， 配线架信息插座可以同工作区信息插座互换 ,插座必须能够拆下安装。 RJ-45 插座插拔次数必须在 750 次或以上， 110XC模块打接次数必须在 200 次或以上， 8 根金属针须相互交叉， IDC 模块须为 45度斜角。

理线器必须为为封闭式理线方式 ,可分开定购 ,使用时必须看不到前面跳线。

标准： EIA/TIA-568-B.2-1 。

安装： 19 英寸机柜式安装 ,每个信息插座可拆下安装 ,安装时一次性端接八根线 ,信息插座应具有任选 90 度 (垂直 )或 180 度 (水平 )安装方式，。

安全 :符合 UL 文件 E81956

跳线

标准：数据级跳线的型式应符合 TIA/EIA-568B.2-1 和 ISO118012nd 标准。

长度：数据级跳线应为 RJ45 型号 ,语音级跳线则应为 110XC-RJ45 型号。

导体直径 :24AWG,传输带宽≥250MHz, 阻抗 :100ohms+15% 。

光缆配线架

光缆配线架： 24 模块化结构，能够达到 48 芯光纤的安装空间 ,附带光纤的盘绕、固定和接续装置。 应提供框架和有关的轨道、 托架、设环以及现场组装接线屏所需的所有部件。它应由光缆接头和特制的水平跨接缆构组成。

安装：19 英寸机柜式安装，配 MT-RJ 光纤耦合器、光纤管理装置、标签和固定

附件

便于布置跳线。应提供架空的电缆支承结构以支撑所有进出架的电缆。

光纤连接头及耦合器

采用高性能的 MT-RJ 光纤连接头及相应的耦合器。

平均损耗≤0.1dB

标签及网络布线管理软件

所有标签必须采用电脑或打字机打印， 并且有可靠的粘贴纸和保护膜， 色标必须符合 EIA/TIA606 布线管理规范，提供 ITRACS7.0 网络布线管理软件。

防雷接地

新楼坐落于一片空地上，虽然在建筑施工过程中，已建立了整体地网，但考虑到以后设备和人员的安全，投标人必须为整体布线系统建立一个独立的弱电地网，要求接地电阻必须小于2Ω，并符合国家电气及接地防雷规范和标准。

投标者在标书中，应以独立章节或独立部分对系统防雷接地方案进行详细描述，包括但不限于方案原理、所用的技术手段、防雷接地设备的选择、适用的标准、地网的布置形式、接地电阻的计算方法、试验和验收标准等。
