综合布线系统技术规范
【摘要】综合布线系统应采取标准模块化的接插件方式，进行完全结构化布线，以使得整个综合布线系统是基于开放功能的子系统，完全面向用户，并很容易在配线上进行语音、数据、多媒体等应用的互换、重新组合、扩展，以便未来系统的技术更新和性能升级。
【关键词】标准,综合布线,系统,568,性能,端接,数据,语音,符合,传输
1一般标准
1)运用综合布线系统构建高速、宽带的数据传输平台，为赛事及日后的运作提供语音、数据、图像、多媒体等数据的高速传输通道。系统具备：模块化、开放性、兼容性、灵活性、扩充性、经济性。
2)综合布线系统是网络通信的基础传输通道，综合布线系统采取模块化设计，便于配线上的扩展和重新部署，在物理构造上，宜采取分级的星形分布，以利于数据的采集及信息的传递。

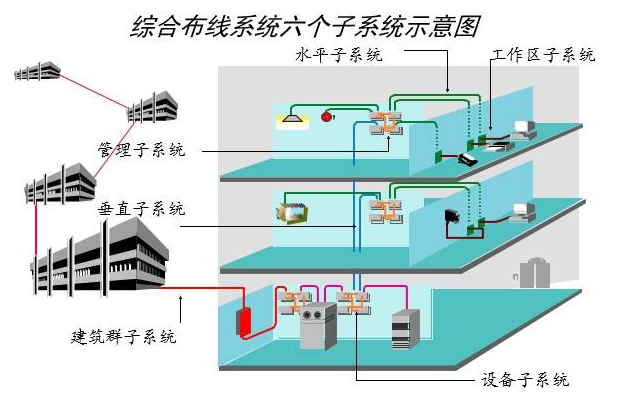

3)综合布线系统由水平干线子系统、工作区子系统、垂直干线子系统、管理间子系统及设备间子系统构成。
4)综合布线主配线间位于数据网络中心机房内。综合布线主配线间与网络机房共用。
5)布线系统数据和语音拟采取非屏蔽综合布线系统，垂直主干线均采取6芯多模光缆。水平线缆采取六类非屏蔽4对双绞线。语音主干采取3类大对数电缆，并留出设计余量。
2系统功能标准
1)综合布线系统是运用铜缆、光纤、跳配线架、适配器及其它附件等，作为建筑内数据、语音、图像及多媒体等的传输介质和通道，并与外部网络相连，对几乎所有通信协议开放，构成集语音、数据和控制信号通信的支撑平台。
2)综合布线系统按功能分为公共语音网、公共数据网、无线网络设备网；均为非屏蔽网。数据屏点和多媒体查询点并入公共数据网设计。
3)按ISO及EIA/TIA等国际组织综合布线系统第6类(E类)产品性能标准配置，系统支持ATM及GigabitEthernet等新技术性能标准。
4)综合布线系统的水平部分采取6类布线系统，其中信息点包括语音、数据两部分，数据主干采取万兆多模光纤；语音主干采取大对数铜缆，保证内语音的传输以及低速数据及今后其它信号的传输。
5)先进的布线系统，能满足所支持的语音、数据、多媒体等系统的传输速率和传输标准的标准。
6)满足当前数据传输的需求，能在设备布局和需要发生变化时实施灵活的线路管理，适应将来的网络结构的更改或设备的扩展，能够保证系统在技术更新和需求增加时很容易扩展而不必更改整体配线系统。
7)系统要采取高品质的标准材料，每条数据通道都标准采取专用仪器测试，以保证其电气性能。系统布线应全部采取物理星型拓扑构造，点到点端接，任何一条线路故障均不影响其他线路的运行。
3系统技术规范
1)应完全遵循国家（国际）的有关建筑物综合布线系统及网络和通讯工程的设计和施工规范（标准）以及测试和验收规范，结构化布线系统是一套完整的规范的数据链路。
2)应具备高品质的布线部件，所采取的布线部件需全部符合国际标准ISO11801、欧洲标准EN50173、北美标准EIA/TIA568B对其的技术规范。
3)系统应采取标准模块化的接插件方式，进行完全结构化布线，以使得整个综合布线系统是基于开放功能的子系统，完全面向用户，并很容易在配线上进行语音、数据、多媒体等应用的互换、重新组合、扩展，以便未来系统的技术更新和性能升级。
4)系统安装管理、检测及维护方便、易损部件容易拆卸和更换。
5)系统应具备高可靠性，整个系统链路须稳定可靠，多通路交换，故障检测恢复快捷。系统应具备可扩展性，以便适应未来的发展需要。
4主要设备技术指标标准
4.1、六类非屏蔽双绞线
类型：六类UTP电缆
芯线规格：23AWG实芯裸铜导体，内部须采取F2十字骨架分隔构造以减少线对信号传输干扰和增加物理机械抗性,更能保持分隔状态的连续性（无论是在何种安装条件下，也无论是在安装前、安装过程中、还是安装完成之后）。
芯线对数：4对，每芯带有彩色编码护套
标准：符合TIA/EIA568B和ISO/IEC11801及相关国内标准
带宽：≥250MHz
工作温度范围：-20至60度
外皮：PVC
阻抗:100Ω+15%
承受电压:300VAV/DC
标准：符合TIA/EIA568B.2-1的标准
4.2、六类数据模块
规格：六类非屏蔽RJ45模块插座，
标准：TIA/EIA568B，并符合EN55022/B类对EMC的标准
接线方式：T568B/568A
RJ-45插座接触针:模块内部接触针相互交叉，接触点须覆有纳米镀金层以防止金属铜氧化。模块内部须有补偿电路的设计，减少信号传输干扰
直流电阻：0.3Ω
绝缘阻抗：不低于500MΩ
插拔寿命：≥750次
端接方式：使用手握式压接工具，一次端接8根导线，保证端接质量和提高端接效率。
安装方式：与面板配套、简单、快速
匹配线规：22～24AWG
阻燃级别：94V-0
强度标准：耐抗击强冲击
工作温度范围：-10至60度
用途：工作区语音、数据信息点
4.3、数据面板（墙面型）
采取密封导线架模块技术，端接时配合线对定位卡
规格：86型，单/双孔
颜色：白色
阻燃级别：94V-0
标签标准：自带可更换式彩色电脑或电话标识
其他标准：自带防尘盖，只能用布线品牌的原厂产品
4.4、六类模块化配线架
规格：24口RJ45模块化构造，后面须带线缆固定套。
性能标准：符合TIA/EIA-568B和ISO/IEC11801规范。
RJ-45模块插座接触针:8根接触针相互交叉，接触点须覆有纳米镀金层以防止金属铜氧化。
每个端口模块可单独拆卸，方便端接和安装。
隐蔽螺钉固定方式。
配线架模块内部须有补偿电路的设计，减少信号传输干扰RJ-45插座：保证至少750次插接和100次的重复端接。
4.5、六类原厂跳线
由高品质的23AWG电缆和优质的非屏蔽RJ45水晶头构成，设计运行可达250兆赫兹。
保证用户数据传输的可靠性。
跳线应具备多种颜色可供选择，带有匹配保护罩，可以有助于识别机柜/机架的线路。
符合或超过6类ANSI/TIA/EIA-568-B.2标准；
护套符合ULCM防火标准；
导线间有PE绝缘层；
外护套为PVC绝缘材料；
有多种长度可供选择；
4.6、室内万兆多模光缆
类型：62.5/125μm多模光纤
芯数：6芯每芯带有彩色编码护套
护套：阻燃
标准：EIA/TIA-568-B.3
传输带宽：850nm时，标准至少达到1500HMz.km，2000MHz.km；1300nm时，标准至少达到500HMz.km。
4.7、光纤配线架
配线架采取1U抽屉式设计的光纤配线架。
安装方式：19英寸机柜式安装。
工作温度范围：-10至60度。
采取高性能的ST多模万兆光纤连接头及相应的耦合器。
平均损耗≤0.1dB。
4.8、语音配线架
110型连接技术。
提供4对和5对两种规格接线端子。
支持超五类性能。
带标示条，清晰标识每个线缆回路。
标准：符合TIA/EIA-568-B和ISO/IEC11801规范。
安装：19"机柜式安装。
4.9、大对数线缆
芯线规格：3类24AWG实芯裸铜导体
我们所说的综合布线系统，是指以标准、统一和简单的结构形式，为各种建筑物(或建筑群)内的各种系统编制和布置通信线路，包括网络系统、电话系统、监控系统、电力系统和照明系统等。所以综合布线系统是一个通用标准的信息传输系统。集成布线系统是智能办公数字化信息系统建设的基础设施，是将所有语音、数据等系统统一规划设计的结构化布线系统，它为智能办公提供信息化、智能化的物质载体，支持未来语音、数据、图文和多媒体的综合应用。
