“网络工程师培训”基础教程：防火墙介绍及网络安全技术

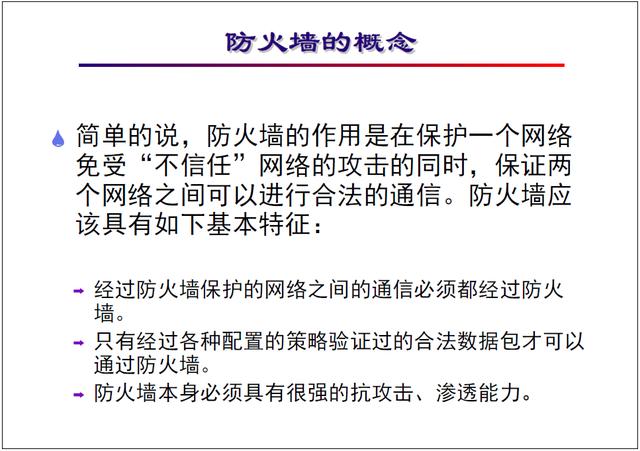

1.防火墙介绍

现代的防火墙体系不应该只是一个“入口的屏障”，防火墙应该是几个网络的接入控制点，所有经过被防火墙保护的网络的数据流都应该首先经过防火墙，形成一个信息进入的关口。

因此防火墙不但可以保护内部网络在 Internet 中的安全，同时还可以保护若干主机在一个内部网络中的安全。在每一个被防火墙分割的网络中，所有的计算机之间是被认为“可信任的”，它们之间的通信不受防火墙的干涉。而在各个被防火墙分割的网络之间，必须按照防火墙规定的“策略”进行互相的访问。

2.网络安全技术

网络安全技术介绍

IP包过滤技术介绍

包过滤技术主要是设定一定的规则，控制数据包。路由器会根据设定的规则和数据包的包头信息比较，来决定是否允许这个数据包通过。实现包过滤技术最核心内容就是访问控制列表。

访问控制列表

用户可以通过 Internet 和外部网络进行联系，网络管理员都面临着一个问题，就是如何拒绝一些不希望的连接，同时又要保证合法用户进行的访问。

为了达到这样的效果，我们需要有一定的规则来定义哪些数据包是“合法”的（或者是可以允许访问），哪些是“非法”的（或者是禁止访问）。这些规则就是访问控制列表。

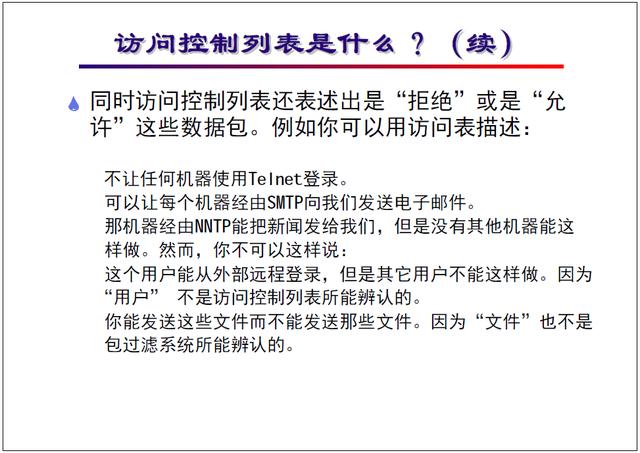

访问控制列表（续）

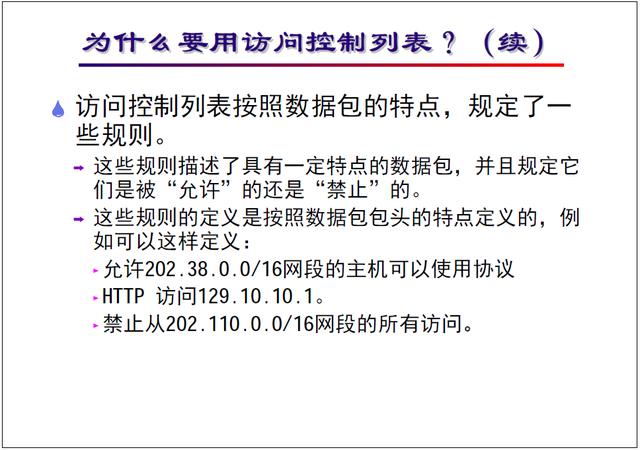

访问控制列表就可以提供这样的功能，它按照数据包的特点，规定了一些规则。

这些规则描述了具有一定特点的数据包，（例如所有源地址是202.10.10.0 地址段的数据包、所有使用 Telnet 访问的数据包等等）并且规定它们是被“允许”的还是“禁止”的。

这样可以将访问控制列表规则应用到路由器的接口，阻止一些非法的访问，同时并不影响合法用户的访问。访问控制列表提供了一种区分数据包种类的手段，它把各种数据包按照各自的特点区分成各种不同的种类，达到控制用户访问的目的。

地址列表的其他用途

由于访问控制列表具有区分数据包的功能，因此，访问控制列表可以控制“什么样的数据包”，可以做什么样的事情。

例如，当企业内部网通过拨号方式访问 Internet ，如果不希望所有的用户都可以拨号上网，就可以利用控制列表决定哪些主机可以触发拨号，以达到访问 Internet 的目的。

利用访问控制列表可以控制数据包的触发拨号，同样在 IPSec、地址转换等应用中，可以利用控制列表描述什么样的数据包可以加密，什么样的数据包可以地址转换等。

访问控制列表原理

IP 数据包具有一定的特征，例如，对于每个 TCP 数据包，都包含有上图所示的5个元素，利用这5个元素就可以描述出一个数据包的特征。

访问控制列表利用的就是这些包头的信息来定义规则的。

访问控制列表原理（续）

访问控制列表原理（续）

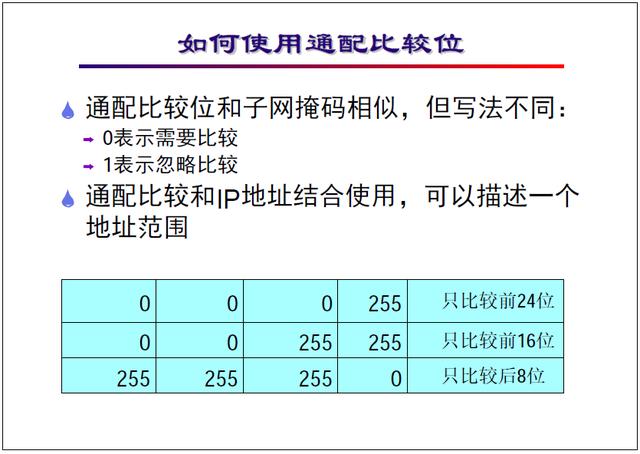

通配比较位的意义和子网掩码很相似，但是用法上是不一样的。利用通配比较位可以定义一个范围内的地址。例如定义一个 10.110.0.0/16 网段的所有主机。

访问控制列表原理（续）

访问控制列表原理（续）

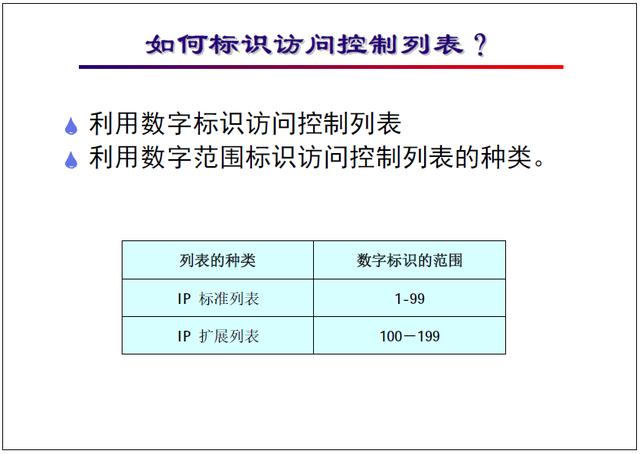

在配置访问控制列表时，有一个规则序列号，利用这个规则序列号来标识访问控制列表，同时提供了引用访问控制列表的方法。

规则序列号的范围表示了它属于什么样的访问控制列表。例如：

access-list 1 permit 202.110.10.0 0.0.0.255

表示序号为 1 的访问控制列表，它是标准访问列表。

access-list 100 deny udp any any eq rip

表示序号为 100 的访问控制列表，它是扩展访问列表。
